ZESTAW DO DGP BANAN3-II-generacja DARCO

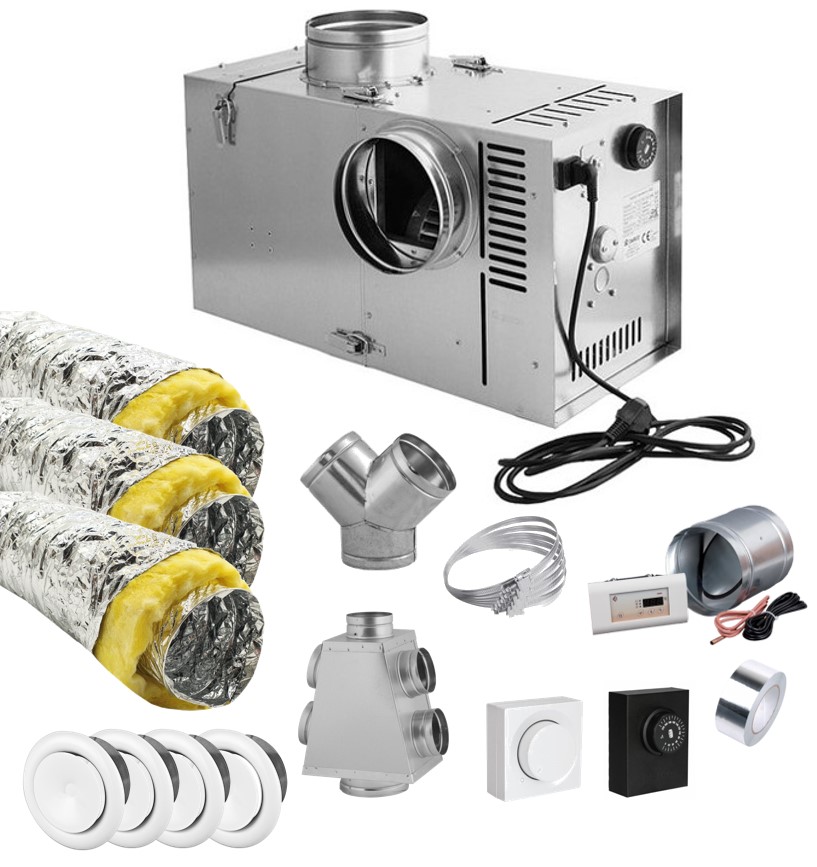

ZESTAW ZAWIERA: ZESTAW NAWIEWNY TURBINA BANAN 3 II GENERACJA TERMOSTAT PRZEWÓD IZOLOWANY SONOTHERM M0 152/5 - 1szt. PRZEWÓD IZOLOWANY SONOTHERM M0 127 - 2szt. SKRZYNAK ROZDZIELCZA SRRS150-5x125 TRÓJNIK Y  fi 125 - 2szt. TRÓJNIK Y fi 125 - 1szt. ANEMOSTAT NAWIWNY BIAŁY fi 125 - 6szt. OPASKA ZACISKOWA - 25szt. ELEKTRONICZNY REGULATOR TAŚMA IZOLACYJNA 170°C STEROWNIK MSK Z PRZEPUSTNICĄ ELEKTRONICZNĄ FI 125

GRATIS!  INSTRUKCJA MONTAŻU ZESTAWU DO ROZPROWADZENIA CIEPŁEGO POWIETRZA Z TURBINĄ BANAN

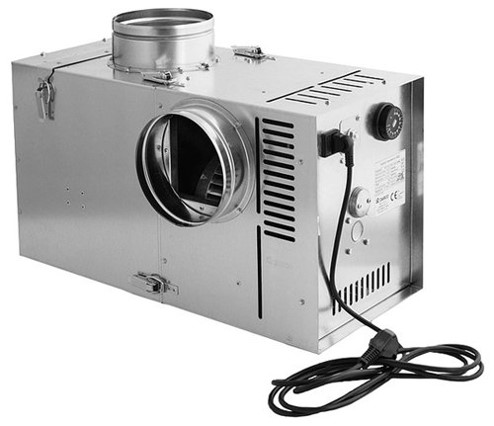

Aparat nawiewny zestaw BANAN3-II-generacja

Zestaw nawiewny BANAN przygotowuje i rozprowadza ciepłe powietrze (max do 180ºC) z kapy nad paleniskiem kominkowym do pomieszczeń mieszkalnych.

W ZESTAWIE:

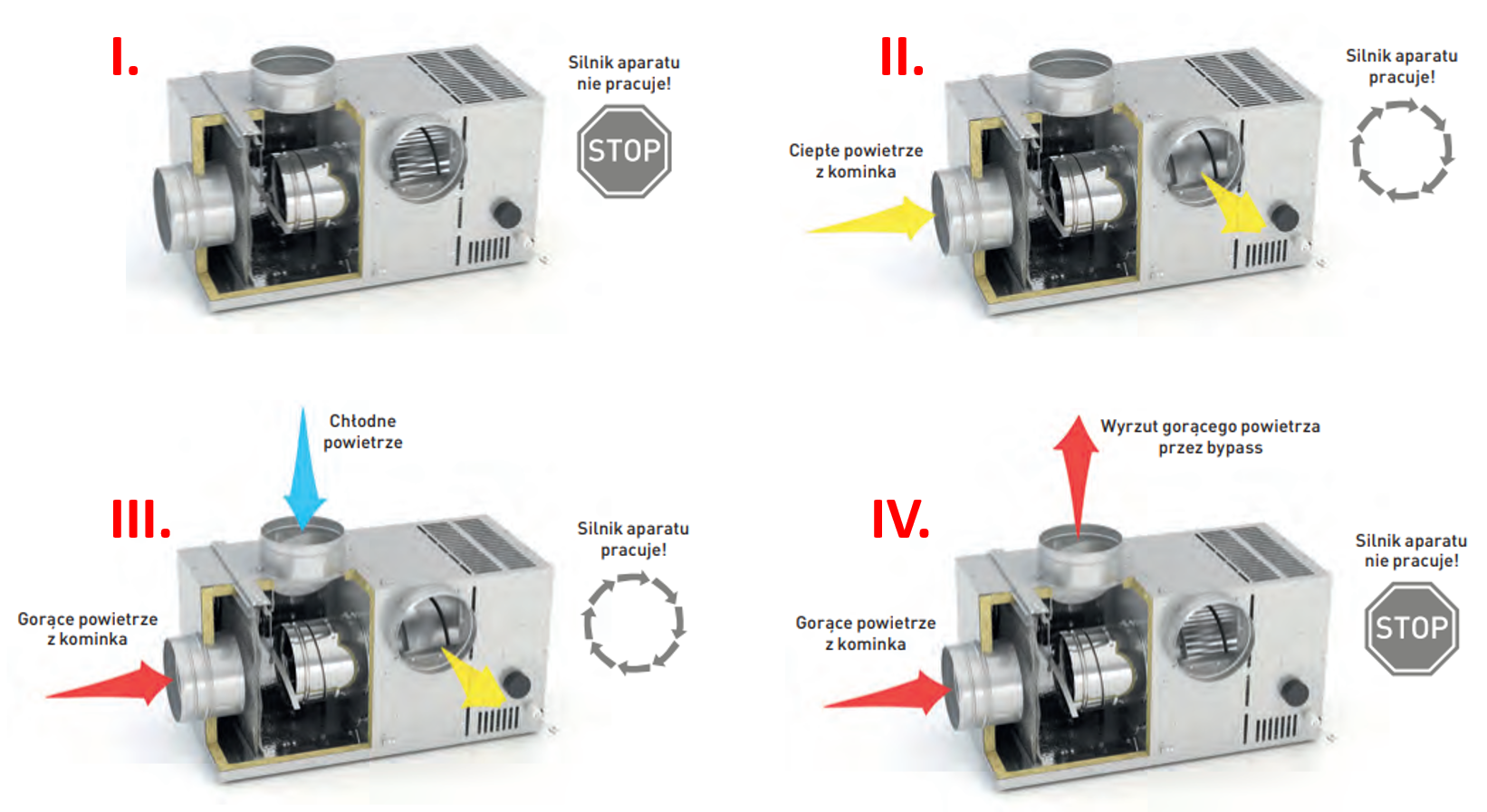

1. Bypass:

• zabezpiecza aparat nawiewny przed przegrzaniem,
• ogranicza temperaturę gorącego powietrza płynącego z kominka przez zassanie dodatkowego (chłodnego) powietrza z otoczenia,
• odcina przepływ gorącego powietrza do niepracującego (np. z powodu braku prądu) aparatu nawiewnego, - filtruje gorące powietrze, - podnosi sprawność systemu ogrzewania kominowego.

2. Aparat nawiewny:

• posiada odizolowany termicznie i akustycznie wentylator nadmuchujący powietrze,

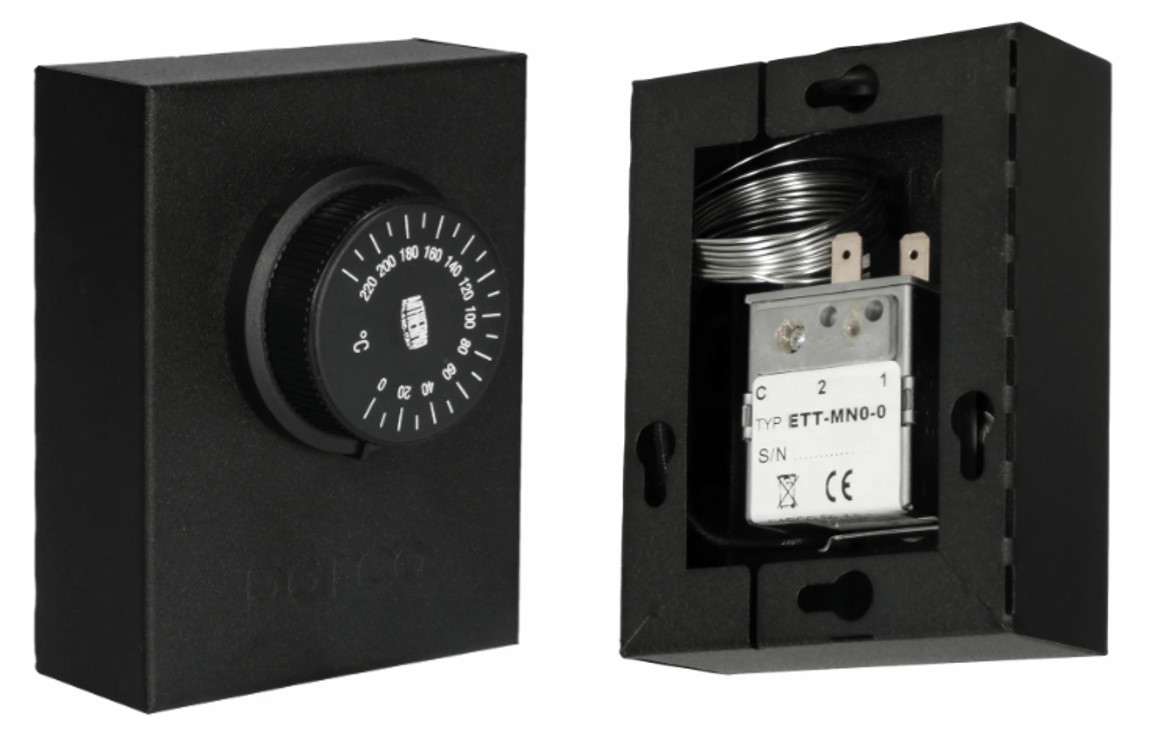

• posiada termostat o zakresie nastaw od 10 - 150ºC.

Gdy temperatura w kapie kominka osiągnie nastawioną wartość zestaw nawiewny uruchamia się, automatycznie wymuszając przepływ ciepłego powietrza, poniżej tej temperatury zestaw samoczynnie się wyłącza (np. gdy w kominku się nie pali).

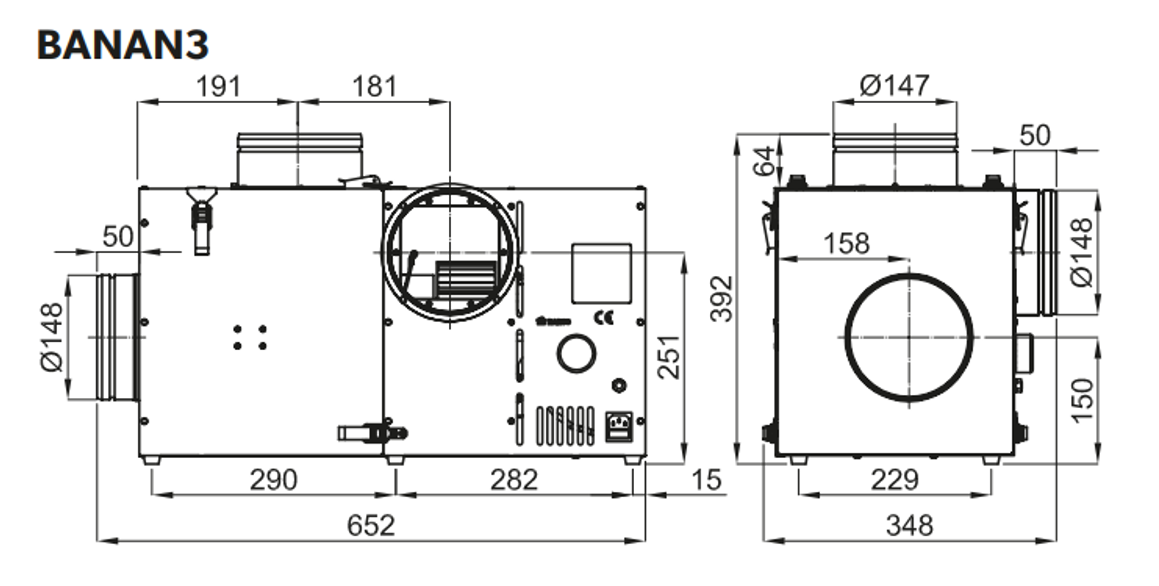

DANE TECHNICZNE:

• Wydajność maksymalna aparatu nawiewnego BANAN3: 660 [m3/h]
• Średnica króćców dolotowych BANAN2: 150 [mm]
• Moc: BANAN3: 90 [W]
• Maksymalna temperatura otoczenia: 40 [ºC]
• Maksymalna temperatura zasilającego powietrza: 180 [ºC]
• Ciśnienie akustyczne: 65 [dB]
• Zasilanie: 230 [V] 50 [Hz] AC
• Stopień ochrony: IP20
• Materiał: blacha ocynkowana
• Producent: Darco (Polska)
• Gwarancja: 2 lata

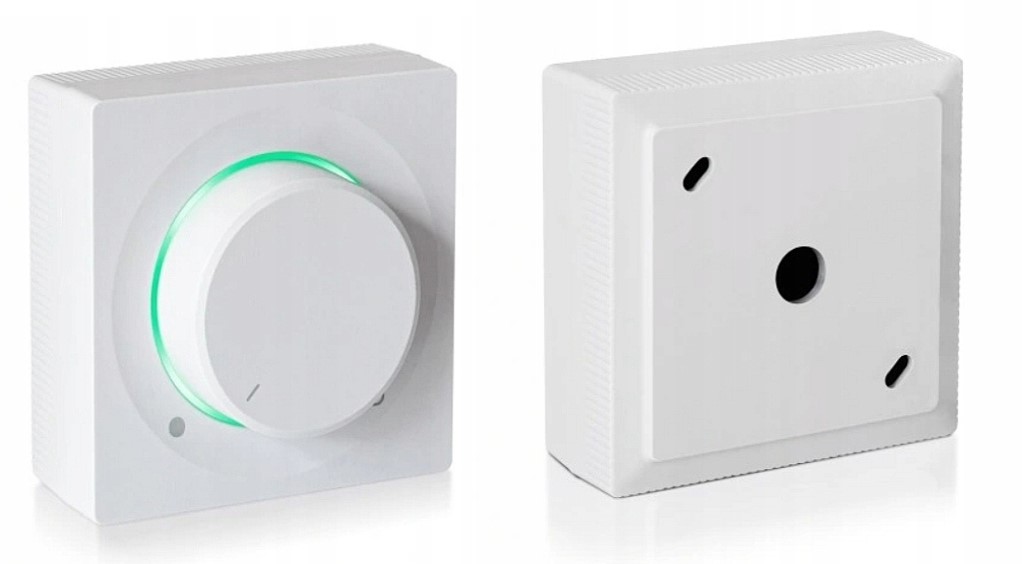

Regulator prędkości obrotowej ERO-32MN

umożliwia sterowanie poniższymi urządzeniami ;

• Aparaty nawiewne An…-II generacji
• Aparaty nawiewne Aneco…-II generacji
• Generatory ciągu GCKV
• Nasady hybrydowe

Manualny regulator prędkości obrotowej utrzymuje stałą, zadaną przez użytkownika prędkość obrotową.

Stan pracy sygnalizowany jest za pomocą dwukolorowej diody (podświetlenia LED), która może informować m.in. o:

• typie sterowanego urządzenia,
• prawidłowych i nieprawidłowych obrotach sterowanego urządzenia,
• uszkodzeniu sterowanego urządzenia lub samego sterownika.

Wyboru typu sterowanego urządzenia dokonuje się za pomocą dwóch przełączników kodowych, umieszczonych na odwrocie regulatora.

Elastyczny przewód izolowany Sonotherm M0

Specjalnie zaprojektowany przewód do transportu ciepłego powietrza. Idealnie nadają się również do instalacji wentylacyjnych, rekuperacji i klimatyzacji- wszędzie tam gdzie wymagana jest większa niż standardowa odporność temperaturowa. Znakomicie tłumi hałas, niweluje drgania, a także redukuje konieczność stosowania kształtek. Posiada atest higieniczny PZH.

Odpowiednią sztywność i zachowanie przekroju zapewnia wewnętrzny stelaż przewodu wykonany ze spiralnie zwiniętego drutu stalowego o podwyższonej wytrzymałości. Płaszcz wewnętrzny przewodu Sonotherm M0 wykonany jest z mikroperforowanej folii aluminiowej zapewniającej dodatkową izolację akustyczną, natomiast płaszcz zewnętrzny wykonany został z aluminizowanej folii odpornej na rozdarcia.

DANE TECHNICZNE:

• Materiał  Aluminium
• Zakres średnic Ø76 mm – Ø610 mm
• Zakres temperatury pracy -30ºC / +250ºC
• Prędkość powietrza Max. 30 m/sek.
• Ciśnienie pracy Max. 5000 Pa.
• Klasa palności Ognioodporna
• Sposób pakowania Odcinki 5 mb (dotyczy średnic 102-162) i 10 mb pakowane w kartonowe pudełka o długości 110 cm
• Izolacja: Wełna szklana o grubości 25 mm – 100 mm oraz gęstości 12/16 kg/m³
• Płaszcz zewnętrzny: Aluminium
• Płaszcz wewnętrzny: Mikroperforowana folia aluminiowa (STH)

AKCESORIA

ANEMOSTAT NAWIEWNY Z RAMKĄ

Anemostat instaluje się na zakończeniach przewodów wentylacyjnych lub rozprowadzania gorącego powietrza

Przeznaczony do montażu w suficie, ścianie lub bezpośrednio na kanale wentylacyjnym

Czoło malowane na kolor RAL 9016, kołnierz ze stali ocynkowanej

Skrzynka rozdzielcza SRRS150-5x125

Przeznaczony do rozgałęzienia przewodów rozprowadzających gorące powietrze w celu ich rozprowadzenia do pomieszczeń.

Taśma izolacyjna

Taśma aluminiowa jednostronnie klejąca odporna na temperaturę do 170°C. Znajduje zastosowanie w montażu urządzeń klimatyzacyjnych, wentylacyjnych oraz do klejenia izolacji kominków.

Sterownik kominka fi 125

Zestaw MSK z przepustnicą fi 125 to nowoczesny sterownik kominka z ekranem, który można stosować do wszystkich wkładów powietrznych i z płaszczem wodnym. Jego zadaniem jest dopuszczanie zimnego powietrza (do spalania) z zewnątrz budynku, bezpośrednio do komory spalania w taki sposób, aby było ono maksymalnie efektywne. Dzięki jego zastosowaniu możemy zaoszczędzić nawet do 30% drewna i już po 2 miesiącach używania zwrócą nam się pieniądze za jego zakup.

FUNKCJE STEROWNIKA:

• sterowanie dwoma pompami c.o. oraz jednym niezależnie nastawianym urządzeniem np. turbiną lub oświetleniem
• sterowanie turbiną kominkową
• precyzyjne dawkowanie powietrza do spalania
• zabezpieczenie przed przegrzaniem
• odcięcie dopływu powietrza w przypadku zaniku zasilania
• akustyczne ostrzeżenia.

W SKŁAD ZESTAWU WCHODZI:

• sterownik mikroprocesorowy
• czujnik temperatury z silikonowym kablem o długości 2 metrów
• przepustnica z serwomechanizmem.

Przepustnica jest wyposażona w specjalną uszczelkę, dzięki której odcięcie powietrza (do spalania) z zewnątrz jest całkowite. Po wygaśnięciu żaru we wkładzie sterownik automatycznie zamyka dopływ zimnego powietrza z zewnątrz, dzięki czemu nie następuje natychmiastowe wychłodzenie paleniska i mieszkania.

UWAGA! W kominkach w wersji żeliwnej czujnik nie może być położony na wkładzie, ponieważ pod wpływem temperatury może się stopić.

Sterowanie piecem olejowym lub gazowym w układzie z kominkiem następuje automatycznie. Jeżeli zaczniemy palić w kominku automatycznie sterowanie od pieca olejowego lub gazowego odnotuje zwiększenie temperatury w domu, a co za tym idzie nie załączy się piec olejowy lub gazowy do momentu, kiedy nie przestaniemy palić w kominku. W nocy, kiedy już będzie kończyło się drewno w kominku i zacznie spadać temperatura, automatycznie załączy się piec olejowy lub gazowy. Nie ma więc potrzeby połączenia sterownika kominka ze sterowaniem pieca olejowego lub gazowego.
