Wkład kominkowy ANTEK DECO 10kW z akcesoriami oraz kompletnym zestawem montażowym do wykonania ciepłej zabudowy kominkowej z wykorzystaniem płyt STABICA i SKAMOL

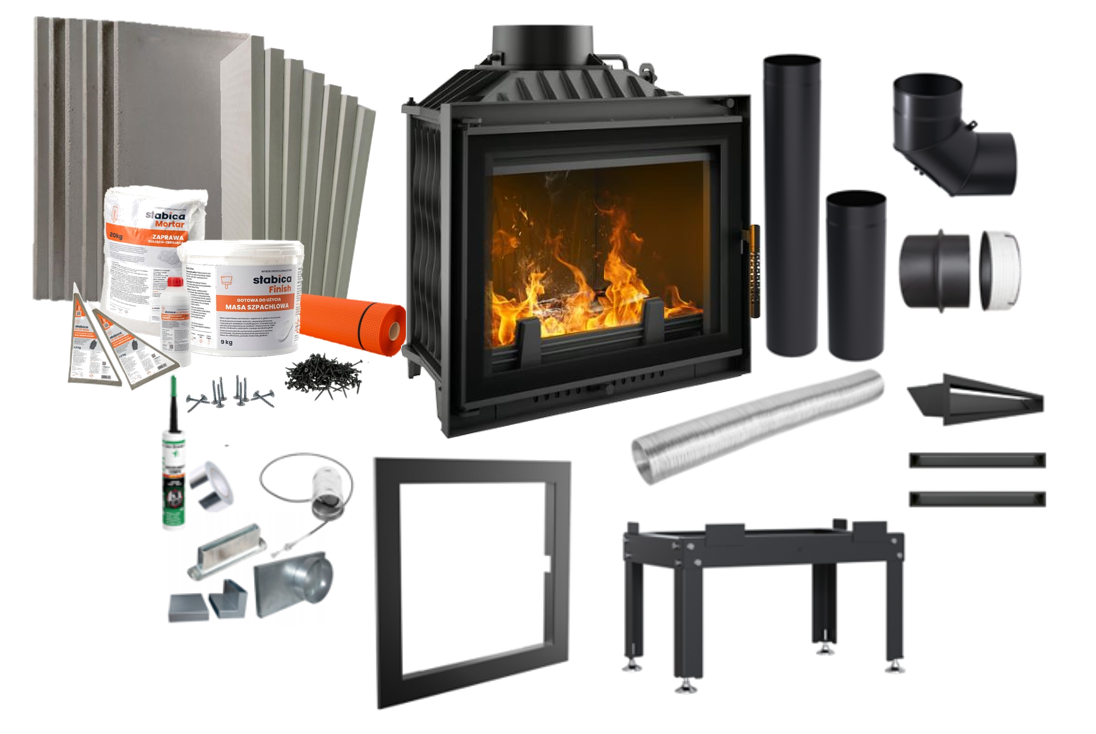

ZESTAW ZAWIERA:

1. WKŁAD KOMINKOWY ANTEK DECO
2. RURA fi180 - 1m
3. RURA fi180 - 0,5m
4. KOLANO fi180 90°
5. PRZEPUSTNICA Z CIĘGŁEM fi100
6. PRZEJŚCIE SZNUROWE DO KOMINA CERAMICZNEGO 180/200
7. DOLOT ZIMNEGO POWIETRZA
8. PRZEJŚCIE DO DOLOTU 90°
9. PRZEJŚCIE DOLOT - RURA
10. RURA SPIRO fi100
11. PODSTAWA DEDYKOWANA DO WKŁADU
12. DEKORACYJNA RAMKA
13. SILIKON - USZCZELNIACZ DO RUR
14. TAŚMA IZOLACYJNA 170°C - 45M
15. KRATKA WENTYLACYJNA LUFT 60X6 CZARNA - 3szt.
16. PŁYTA KRZEMIANOWO-WAPNIOWA SKAMOL 100X61X3 – 6 szt.
17. PŁYTA STABICA LC600 – PANEL KOMINKOWY 100x61x31 - 8szt.
18. GRUNT WYSOKOTEMPERATUROWY – STABICA LC HT PRIMER 1l
19. KLEJ WYSOKOTEMPERATUROWY – STABICA LC HT GLUE 1,2kg – 4 szt
20. ZAPRAWA KLEJĄCO ZBROJĄCA - STABICA MORTAR 20kg
21. MASA SZPACHLOWO-WYKOŃCZENIOWA - STABICA FINISH 9kg - 2 szt
22. KOŁKI MONTAŻOWE – 10 szt
23. WKRĘTY - 100 szt
24. SIATKA ELEWACYJNA - 10m

DLACZEGO WARTO KUPIĆ CIEPŁĄ ZABUDOWĘ STABICA? ✔️ AKUMULUJE I ODDAJE CIEPŁO CAŁĄ POWIERZCHNIĄ ZABUDOWY ✔️ WYDŁUŻA CZAS GRZANIA KOMINKA DO 4H PO JEGO WYGAŚNIĘCIU ✔️ OBNIŻA RACHUNKI ZA OGRZEWANIE DOMU ✔️ JEST EKOLOGICZNA – PONAD 50% SUROWCÓW POCHODZI Z RECYKLINGU ✔️ DAJE SWOBODĘ W PROJEKTOWANIU KOMINKA ✔️ JEST MATERIAŁEM AKUMULACYJNYM I KONSTRUKCYJNYM ✔️ JEST DOCENIANIA PRZEZ INSTALATORÓW ✔️ JEST PRODUKOWANA W POLSCE

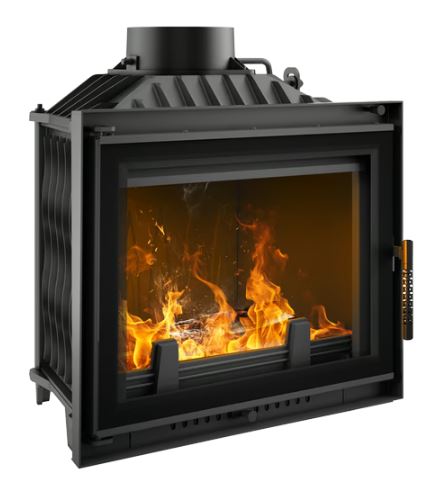

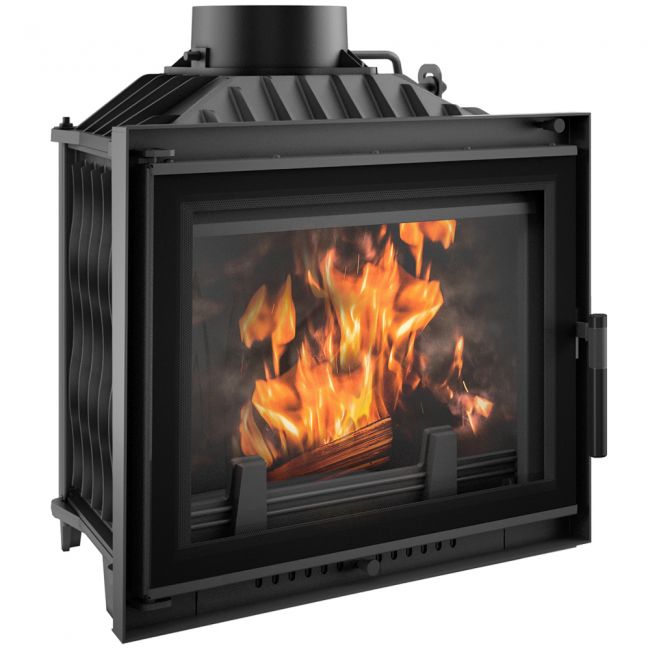

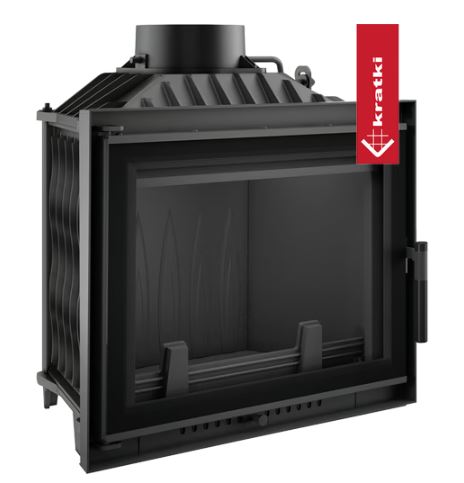

ANTEK DECO

WYKORZYSTANIE ENERGII

Maksymalne wykorzystanie ciepła dzięki gęsto rozmieszczonym radiatorom oraz ściankom paleniska wykonanym z wysokiej jakości żeliwa o grubości 8 mm. Zwiększona powierzchnia wymiany ciepła pomiędzy gorącymi spalinami a pomieszczeniem za sprawą wysokiego czopucha. Dopalanie cząstek opału dzięki deflektorowi, który wydłuża drogę spalin. Zwiększona wydajność pracy wkładu poprzez manualną regulację ciągu komina przy użyciu wbudowanego szybra. Ręczna kontrola nad procesem spalania realizowana poprzez przesuwkę popielnika.

BEZPIECZEŃSTWO

Klasyczny front wkładu wyposażony w ceramikę żaroodporną wytrzymująca temperaturę do 660°C.

Ozdobny płotek ułatwia utrzymanie czystości użytkowania oraz zabezpiecza przed wypadaniem drewna.

UŻYTKOWANIE

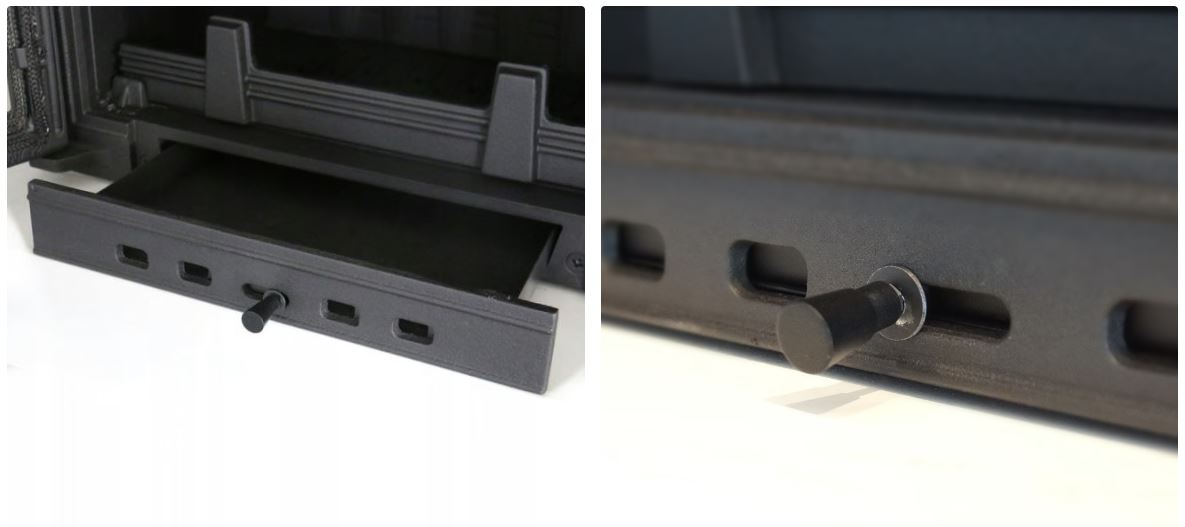

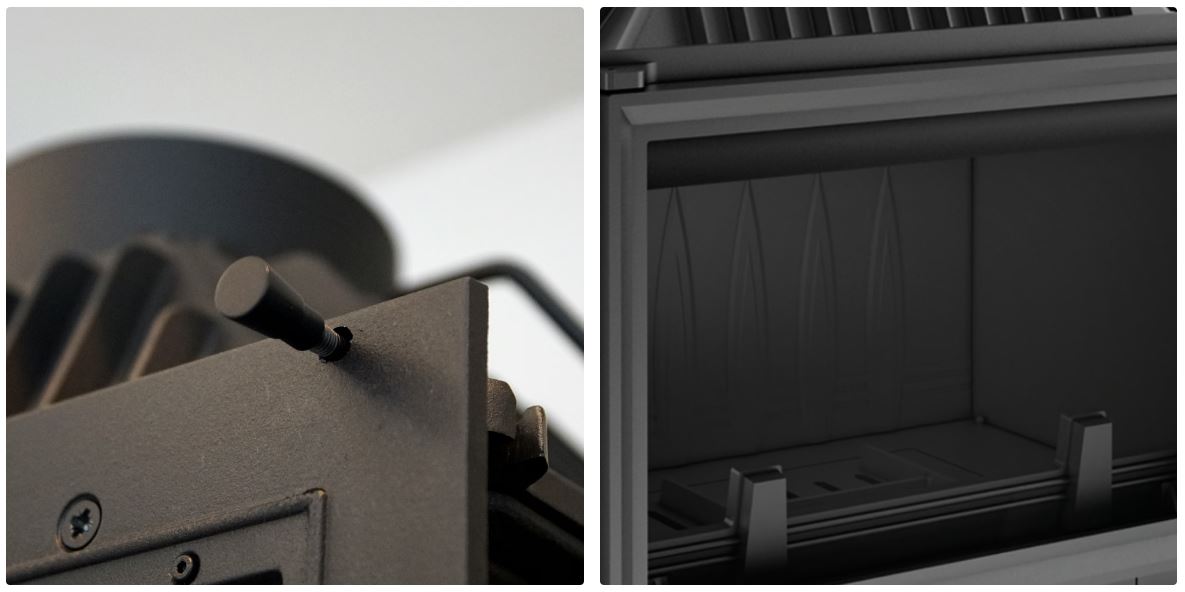

System zimnej klamki ograniczający ryzyko oparzenia się, dzięki możliwości jej zdjęcia podczas palenia. Szuflada/pojemnik na popiół, w których gromadzą się pozostałości po spalonym drewnie oraz ruchomy ruszt, ułatwiający usunięcie popiołu. Ograniczenie osadzania sadzy dzięki systemowi czystej szyby (kierownica powietrza).

Przykładowy schemat budowy ciepłej zabudowy kominkowej z naszym zestawem

Kupując proponowany zestaw produktów dostajesz wszystko co potrzebne do prawidłowego montażu i zabudowy kominka. 1. Komora kominka 2. Komora dekompresyjna 3. Płyta krzemianowo - wapniowa Skamol Płyty Skamol używamy jako izolator dlatego też stosujemy je tam gdzie wysoka temperatura nie jest pożądana. Przyklejamy je klejem systemowym do ścian sąsiadujących z wkładem kominkowym. Na ścianę tylną w przypadku kominka przyściennego lub tylną i boczną w przypadku kominka w zabudowie narożnej. Płyty te wykorzytsujemy równiez jako "dekiel" komory dekompresyjnej oraz jeśli jest taka potrzeba jako izolacja sufitu. 4. Ciepły panel kominkowy STABICA W tym przypadku płyty służą do zbudowania obudowy kominkowej, która ma nam oddawać ciepło do pomieszczenia dlatego tworzymy z nich wszystkie ściany zabudowy kominkowej, które będą promieniować ciepłem. Płyty docimany i sklejamy ze sobą za pomocą kleju systemowego i budujemy zabudowę kominkową zgodnie z instrukcją montażu dołączoną do zestawu.

DANE TECHNICZNE

Ogólne

• Moc nominalna (kW) 10
• Zakres mocy grzewczej (kW) 6.0 - 13.0
• Materiał wykonania żeliwny
• Sprawność cieplna (%) 76
• Rodzaj paliwa sezonowane drewno liściaste (wilgotność ≤20%)
• Temperatura spalin (oC) 310
• Max długość polan (cm) 33
• Minimalne wymagane pole czynne kratek wylotowych (cm2) ≥700
• Minimalne wymagane pole czynne kratek wlotowych (cm2) ≥500
• Rodzaj przeszklenia proste
• Otwieranie drzwi w lewo

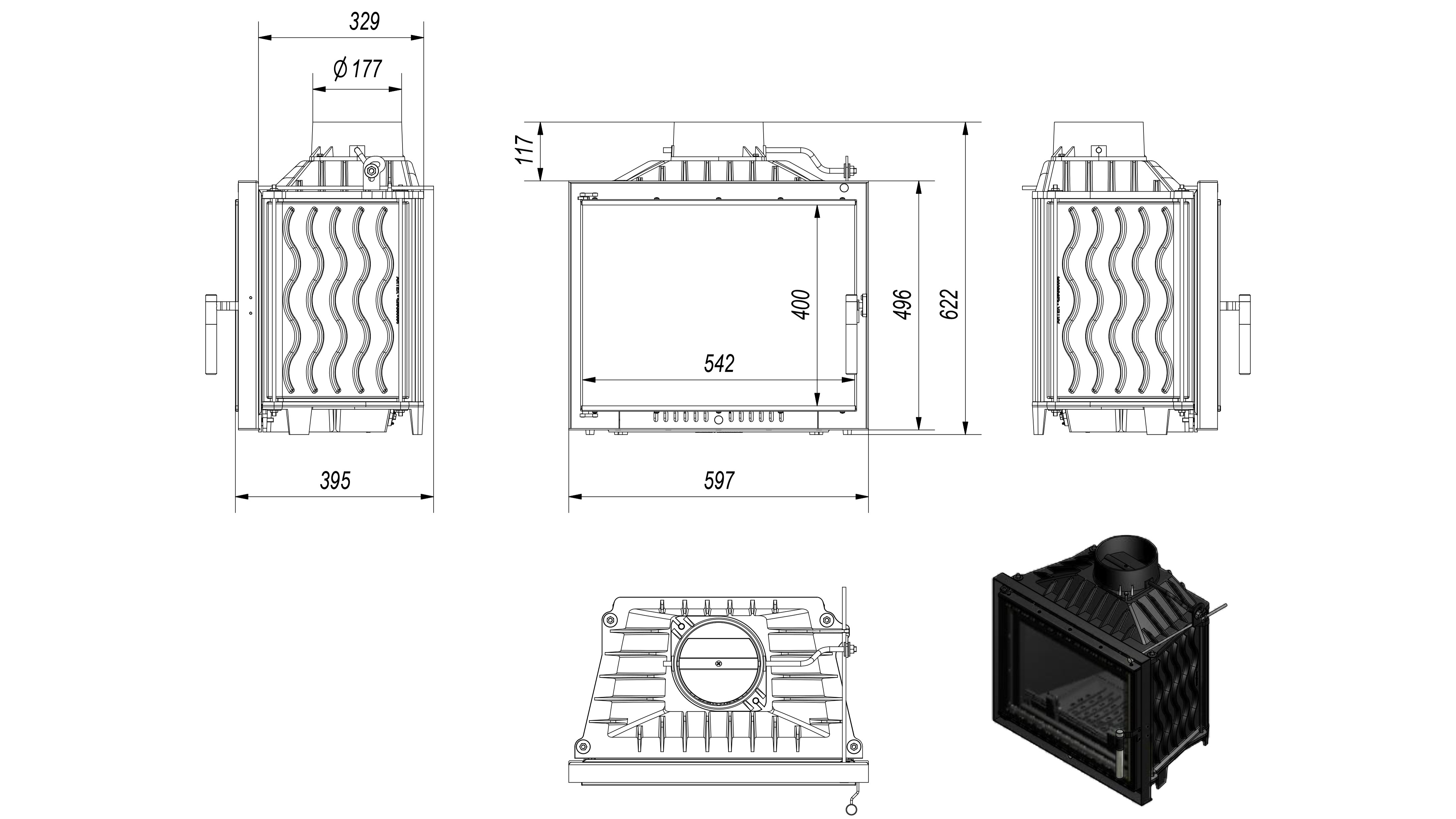

Parametry fizyczne

• Waga (kg) 91
• Średnica wylotu spalin (mm) 180
• Szerokość (cm) 60
• Wysokość (cm) 62.2
• Głębokość (cm) 33.4

Certyfikaty/Zgodność

• Spełnia kryteria EKOPROJEKTU
• Efektywność Energetyczna
• Klasa Energetyczna A
• Sezonowa efektywnosc energetyczna (%) 66
• współczynnik EEI 100.2
• Emisja CO (przy 13% O2) ≤ podawana w % 0.14
• Emisja pyłków (pył) (mg/Nm3) 22

Wyposażenie

• Popielnik
• Dekoracyjna szyba typu glass

STABICA LC600 CIEPŁY PANEL KOMINKOWY System kominkowy STABICA® oferuje wyjątkowo lekki i ciepły panel STABICA® LC600, który został zaprojektowany z myślą o tworzeniu innowacyjnych obudów kominkowych. Panel wykonany jest z mieszanki kompozytowej na bazie naturalnych składników, co czyni go ekologicznym i bezpiecznym dla użytkownika. STABICA® LC600 to niepalny, mineralny i bezwłóknisty produkt, który zapewni komfort użytkowania, wysoką jakość i długowieczność całej zabudowy kominkowej. Produkt ten charakteryzuje się unikalnymi właściwościami pozwalającymi na skuteczną akumulację, a następnie równomierne i rozłożone w czasie uwalnianie skumulowanego wcześniej ciepła do pomieszczenia. W trakcie pracy kominka, panel osiąga średnio temperaturę od 60°C do 75°C, a sam proces uwalniania ciepła utrzymuje się jeszcze przez kilka godzin od całkowitego wygaszenia kominka.

ZESTAW DO PODŁĄCZENIA WKŁADU KOMINKOWEO

ZESTAW RUR

1. RURA 1m i 0,5m

Rura spalinowa przeznaczona do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Łączenie rur polega na wsuwaniu jednego elementu w drugi.

2. KOLANO RUCHOME 90°

Kolanko nastawne do kąta 90°, 3-segmentowe przeznaczone do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Kolano posiada element rewizyjny tzw. wyczystkę, przez którą można w każdej chwili dokonać kontroli połączenia. Dzięki zastosowaniu specjalnych obejm, łączenie elementów kolana jest idealnie szczelne.

3. PRZEJŚCIE SZNUROWE

Przejście z redukcją z systemu rur do komina ceramicznego, umożliwia bezpieczne połączenie stalowej rury spalinowej z kominem ceramicznym.

ZESTAW DOLOTOWY

1. DOLOT POWIETRZA

Dolot zimnego powietrza to specjalny króciec montowany na życzenie klienta za dodatkową opłatą do każdego z naszych wkładów kominkowych, który ma żeliwną podstawę.

Ma on za zadanie doprowadzenie świeżego powietrza do spalania.

Do prawidłowej pracy każdy kominek potrzebuje odpowiednią ilości powietrza. Często jego niedobór staje się jednym z głównych problemów złego funkcjonowania wkładu. Aby kominek nie sprawiał nam problemów musi mieć dostarczone ok. 8-10 m3/h powietrza na 1 kg drewna. Jeżeli nie ma innej drogi pobiera on powietrze z pomieszczenia, w którym się znajduje. A ponieważ najczęściej jest on usytuowany w salonie, czyli miejscu gdzie bardzo często przebywamy, w rzeczywistości pośrednio "zabiera" on powietrze nam.

2. PRZEJŚCIE DO DOLOTU 90°

Przy jego użyciu istnieje możliwość bezpośredniego przejścia z dolotu pod kominek o 90°.

3. PRZEJŚCIE DOLOT - RURA

Przejście z króćca dolotu pod kątem 90°.

PRZEPUSTNICA

Przepustnica z cięgłem przeznaczona jest do regulacji przepływu powietrza w systemach dystrybucji gorącego powietrza lub w przewodach doprowadzających powietrze pod wkład kominkowy.

Przepustnica wyposażona jest w specjalną uszczelkę, dzięki której następuje całkowite odcięcie powietrza z zewnątrz.

UWAGA: ze względu na możliwość połączenia z rurą spiro przepustnice mają średnicę od 5 do 10 mm mniejszą.

CHARAKTERYSTYKA:

• długość linki: 1300 mm
• długość przepustnicy: 172 mm
• materiał: blacha ocynkowana
• długość gwintu do mocowania w obudowie: 90 mm
• grubość blachy: 0,5 mm.

PODSTAWA

Podstawa umożliwia stabilne i bezproblemowe ustawienie wkładu kominkowego żeliwnego lub z płaszczem wodnym.

Dzięki regulowanym do 5 cm nóżkom można bezpiecznie ustawić kominek, nawet na powierzchni o znacznych nierównościach.

AKCESORIA

1. RURA SPIRO

Rura elastyczna typu flex ma zastosowanie w systemach wentylacyjnych, klimatyzacyjnych oraz przy rozprowadzeniu ciepłego powietrza od kominków. Rury te dają się kształtować pod dowolnym kątem nie zmieniając parametrów zewnętrznych, a jednocześnie zachowując szczelność. Dzięki charakterystycznym przetłoczeniom powierzchni, przewody doskonale przenoszą wydłużenia liniowe oraz tłumią drgania powstające, np. od pracujących wentylatorów.

2. SILIKON 1200 stopni

Jednoskładnikowy kit uszczelniający na bazie szkła wodnego do miejsc narażonych na bezpośredni kontakt z ogniem.

3. TAŚMA IZOLACYJNA

Taśma aluminiowa jednostronnie klejąca odporna na temperaturę do 170°C. Znajduje zastosowanie w montażu urządzeń klimatyzacyjnych, wentylacyjnych oraz do klejenia izolacji kominków.

KRATKA LUFT 45S CZARNA

Kratka kominkowa stanowi estetyczne zakończenie kanałów rozprowadzających ciepłe powietrze z kominka.

Jest ona instalowana w ścianie lub w czopuchu obudowy kominkowej.

Kratka wyróżnia się nowoczesnym i minimalistycznym wyglądem, a jej podłużna forma sprawia, że doskonale sprawdza się we wnętrzach utrzymanych w stylu współczesnym.

Charakterystycznymi cechami modelu LUFT 45S są: zamaskowany wlot powietrza – wykonany pod kątem 45 stopni oraz front bez widocznych łączeń.

Przy montażu kratki należy pamiętać o jej prawidłowym ułożeniu.

Jeżeli instalujemy ją nad kominkiem - wlot powietrza powinien znajdować się na spodzie, jeżeli pod wkładem - wlot powinien być na górze.

Pozwoli to zachować odpowiedni, konwekcyjny przepływ ogrzewanego powietrza.

Dzięki malowaniu kratki metodą proszkową, jej kolor pozostaje trwały i odporny na działanie podwyższonej temperatury, a sama kratka jest bardziej odporna na uszkodzenia mechaniczne.

OZDOBNA RAMKA

Nowoczesna stalowa ramka ozdobna do wkładu kominkowego.

Jej główną zaletą jest łatwy i szybki montaż. Instalację ramki można wykonać samemu.

ZESTAW DO BUDOWY KOMINKA

Płyta krzemianowo - wapniowa SkamoEnclosure Board

Służy do budowy kominka, będąc jednocześnie jego izolacją. Tworzy lekką oraz sztywną konstrukcję i jest łatwa w obróbce przy użyciu tradycyjnych narzędzi stolarskich. Jej montażu dokonuje się za pomocą kleju i wkrętów TD Płyta jest doskonałym izolatorem wysokich temperatur panujących wewnątrz obudowy kominkowej, zapewnia człowiekowi bezpieczny ich poziom po stronie zewnętrznej. Zastępuje tradycyjne rozwiązanie na bazie płyt G-K oraz wełny mineralnej. Idealnie nadaje się do izolacji belki drewnianej, ścianek bocznych oraz ściany za kominkiem.

PANEL KOMINKOWY STABICA® LC600

Panel kominkowy STABICA® LC600  jest przeznaczony do budowy ciepłych zabudów kominkowych.

Wykonany jest z mieszanki kompozytowej na bazie naturalnych składników, co czyni go ekologicznym i bezpiecznym dla użytkownika. STABICA® LC600 to niepalny (klasa A1 wg DIN 4102), mineralny i bezwłóknisty produkt, który zapewni komfort użytkowania Twojej zabudowy kominkowej.

GRUNT WYSOKOTEMPERATUROWY - STABICA® LC HT PRIMER

Grunt wysokotemperaturowy STABICA® LC HT PRIMER przeznaczony jest jako podkład wzmacniający przyczepność i wyrównujący chłonność powierzchni do paneli kominkowych STABICA® LC600, do paneli izolujących STABICA® IZOL oraz do masy szpachlowo-wykończeniowej STABICA® FINISH. Ogranicza powstawanie wykwitów. Nie zawiera rozpuszczalników.

KLEJ WYSOKOTEMPERATUROWY - STABICA LC HT GLUE 1,2KG

STABICA LC HT GLUE to gotowa masa o skróconym czasie wiązania.Przeznaczona do spoinowania i klejenia paneli STABICA LC600® oraz innych elementów kominka.

ZAPRAWA KLEJĄCO ZBROJĄCA - STABICA MORTAR 20KG

STABICA® MORTAR to bardzo elastyczna zaprawa klejąco-zbrojąca przeznaczona do przyklejania płyt kominkowych STABICA® LC600 do przegród budowlanych (ścian, stropów) wykonanych z materiałów powszechnie stosowanych w budownictwie.Dzięki starannie dobranym kruszywom i wypełniaczom mineralnym zaprawa STABICA® MORTAR służy również do zatapiania siatki z włókna szklanego w celu wykonania powłoki wzmacniającej obudowę kominkową.

MASA SZPACHLOWO-WYKOŃCZENIOWA - STABICA FINISH 9KG

Masa szpachlowa to gładź w formie pasty produkowana na bazie dolomitu.Charakteryzuje się wysoką przyczepnością do podłoża i elastycznością.

SIATKA Z WŁUKNA SZKLANEGO

Produkt używany do wzmacniania obudowy obudowy kominkowej.

KOŁEK

Kołek do łączenia płyty ze ścianą.

WKRĘT DO ŁĄCZENIA PŁYT

Przydatny do skręcenia płyt.
